تعمل مرافق التجميد والتخزين البارد الصناعية في ظل ظروف لا ترحم. عندما تدير مساحات تتراوح بين -20 درجة فهرنهايت و-50 درجة فهرنهايت، فإن معدات التبريد التجارية القياسية لن تبقى على قيد الحياة. الأحمال الحرارية شديدة للغاية. إذا فشل نظامك أو فقد كفاءته، فإنك تواجه خسارة فورية وكارثية للمنتج وإهدارًا هائلاً للطاقة. أنت بحاجة إلى حلول للخدمة الشاقة ومستمرة مصممة خصيصًا لهذه البيئات المحددة. تعمل وحدة التكثيف اللولبية ذات درجة الحرارة المنخفضة بمثابة العمود الفقري للتطبيقات ذات السعة العالية ودرجات الحرارة المنخفضة. يتطلب تحديد المعدات المناسبة إلقاء نظرة فاحصة على بنية الضاغط وإدارة الزيت والتوافق مع مادة التبريد. لا يمكنك تحمل التخمين. سوف نقوم بتفصيل كيفية تقييم واختيار الوحدة المناسبة لمنشأتك، مما يضمن حصولك على الأداء والموثوقية التي تتطلبها العملية.
نطاقات درجات الحرارة والقدرات المحددة تصنف النظام على أنه وحدة تبريد منخفضة الحرارة . تحافظ هذه الأنظمة عادةً على البيئات الداخلية بين -20 درجة فهرنهايت و-50 درجة فهرنهايت. تعتمد معايير النجاح على الحفاظ على درجات حرارة ثابتة بشكل ثابت عبر مساحات ضخمة. تتطلب المجمدات الانفجارية قدرات سريعة لإزالة الحرارة لخفض درجات حرارة المنتج خلال ساعات، وليس أيام. تحتاج غرف التبريد الكبيرة إلى توزيع منتظم للهواء لمنع ظهور بقع دافئة بالقرب من الأبواب أو الأسقف. يجب أن تعمل المعدات بشكل مستمر دون التعرض للإجهاد الحراري. عندما تدفع الضاغط إلى درجة حرارة الشفط -40 درجة فهرنهايت، ترتفع نسبة الضغط بشكل كبير. ترتفع درجة حرارة الضواغط القياسية وتفشل في ظل هذه الظروف. تتعامل الضواغط اللولبية مع هذا عن طريق حقن الزيت مباشرة في غرفة الضغط، مما يؤدي إلى إغلاق الدوارات وامتصاص حرارة الضغط الهائلة.
يحدد نوع المنتج المخزن ملفات تعريف محددة لدرجة الحرارة. تتطلب السلع المختلفة أوقات سحب فريدة وتحكمًا في الرطوبة. يجب عليك مطابقة المعدات للمنتج.
تهيمن الضواغط اللولبية على التطبيقات ذات السعة العالية ودرجات الحرارة المنخفضة. إنها تتميز بأجزاء متحركة أقل من النماذج الترددية. يسمح هذا التصميم بدورات ضغط مستمرة دون النبض المرتبط بالمكابس. إنها تتعامل مع نسب الضغط العالية دون توليد درجات حرارة تفريغ مفرطة. غالبًا ما تحرق الضواغط الترددية صمامات التفريغ الخاصة بها عند دفعها إلى درجات حرارة التجمد العميق. تعمل ضواغط التمرير بشكل جيد مع الأحمال التجارية الصغيرة ولكنها تفتقر إلى القدرة الحجمية للمستودعات الصناعية الكبيرة.
| نوع الضاغط، | نسبة الضغط، | التحكم في السعة، الملاءمة | ، درجة الحرارة المنخفضة، | ملف تعريف الصيانة، |
|---|---|---|---|---|
| أفسد | ممتاز (يتعامل مع النسب العالية عن طريق حقن الزيت) | Infinite عبر Slide Valve أو VFD | مثالية للتجميد الصناعي العميق | يتطلب تحليلًا صارمًا للزيت ومراقبة الاهتزازات |
| الترددية | ضعيف إلى عادل (عرضة لارتفاع درجات حرارة التفريغ) | صعدت عن طريق تفريغ الاسطوانة | يقتصر على الأحمال الصغيرة أو المتوسطة | استبدال لوحة الصمام وحلقة المكبس بشكل متكرر |
| قم بالتمرير | عادل (يتطلب حقن سائل لدرجة حرارة منخفضة) | محدود (التمرير الرقمي أو VFD) | جيد للاستخدام التجاري الخفيف وليس الصناعي | الاستبدال عند الفشل (غير قابل للخدمة) |

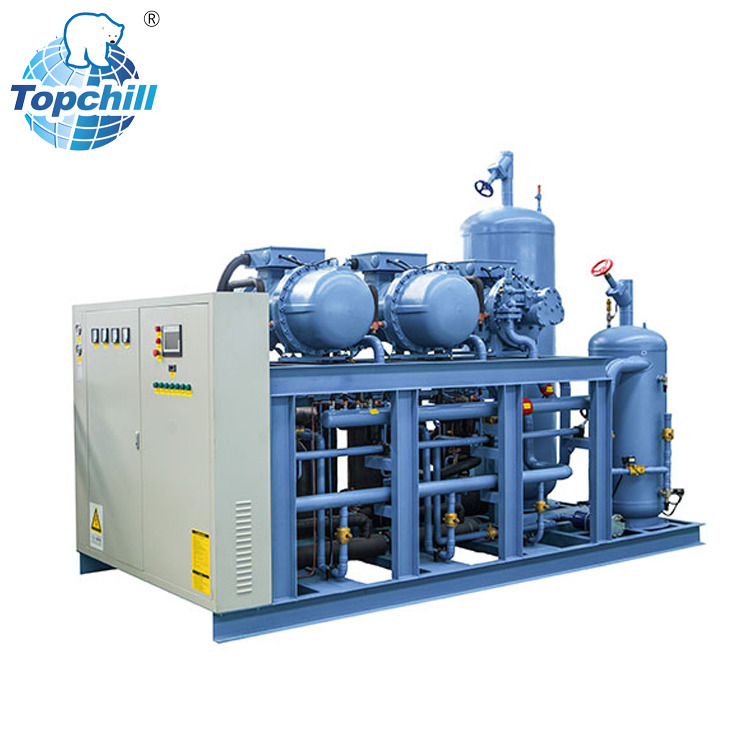

تعمل وحدة التكثيف باعتبارها جوهر دورة التبريد. فهو يدمج الضاغط وملفات المكثف وأنظمة التحكم في حزمة واحدة. يرسم هذا المحور المركزي العلاقات المهمة عبر المنشأة. إنه يتواصل باستمرار مع ملفات المبخر المعلقة في الغرفة الباردة. كما أنه ينظم صمامات التمدد الإلكترونية (EEVs) للحفاظ على درجة حرارة فائقة دقيقة. يضمن التكامل الصحيح التدفق الأمثل لسائل التبريد وكفاءة النظام. إذا لم تتتبع وحدة التكثيف ضغط الشفط بدقة، فسوف تتضور المبخرات جوعًا أو تغرق. يؤدي الفيضان إلى إرسال سائل التبريد إلى أسفل خط الشفط، مما قد يؤدي إلى تدمير الضاغط عند الاصطدام.
يحدد حجم التحميل الدقيق مدى نجاح النظام. لا يمكنك تخمين القدرة. يجب عليك حساب إجمالي رفض الحرارة المطلوب. هناك عدة عوامل تؤثر على الحمل الإجمالي للتبريد.
الحجم الزائد يخلق مخاطر تشغيلية شديدة. فهو يسبب دورة قصيرة، مما يمنع الضاغط من العمل لفترة كافية لإعادة الزيت من النظام. يؤدي الحجم الصغير إلى فشل كامل في الحفاظ على درجة الحرارة خلال أشهر الصيف أو أيام الإنتاج الغزيرة.
يجب على المهندسين الاختيار بين بنيتين أساسيتين للضاغط. يقدم كل منها مزايا ميكانيكية متميزة في هذا المجال.
تتميز بدوار وحدة الضاغط اللولبي المفرد أسطواني رئيسي محاط بعجلتين نجميتين. يعمل هذا التصميم على موازنة القوى الشعاعية المؤثرة على العمود الرئيسي. نظرًا لأن القوى تلغي بعضها البعض، فإن المحامل الرئيسية تواجه حملًا أقل بكثير. وهذا يعزز عمر التحمل الأطول ويقلل من الاهتزاز الإجمالي. غالبًا ما يفضل الفنيون ملف تعريف الصيانة لتصميمات اللولب الفردي لأنها تعمل بشكل أكثر سلاسة وهدوءًا في البيئات الصناعية الثقيلة.
تستخدم تصميمات اللولب المزدوج دوارين متشابكين - ذكر وأنثى. يقوم أحد الدوارين بتشغيل الآخر، أو تحافظ تروس التوقيت على تزامنهما. تخلق هذه البنية أحمال دفع ثقيلة، مما يتطلب محامل ضخمة وعالية السعة. ومع ذلك، تتميز البراغي المزدوجة بانتشارها العالي في السوق وقوتها الشديدة. إنها تستخدم صمامات منزلقة ميكانيكية للتحكم الدقيق في السعة، مما يسمح للضاغط بمطابقة أحمال المنشأة المتقلبة بشكل فعال.
يجب أن تمتثل الوحدات لمتطلبات الطاقة الحديثة. تفرض وزارة الطاقة (DOE) لوائح صارمة على معدات التبريد. تنطبق تقييمات عامل الطاقة السنوية (AWEF) على طلبات WICF. يؤدي اختيار المعدات المتوافقة إلى تجنب العقوبات التنظيمية ويضمن لك تثبيت نظام مُحسّن لتقليل استهلاك الطاقة. يجب عليك التحقق من أن الشركة المصنعة توفر بيانات AWEF المعتمدة لوحدة التكثيف ومجموعة المبخر المحددة التي تخطط لتثبيتها.
تقييم مدى توافق الوحدة مع المبردات الحديثة. تعمل الصناعة على التخلص التدريجي بسرعة من مركبات الكربون الهيدروفلورية ذات القدرة العالية على إحداث الاحترار العالمي مثل R-404A وR-507A. وتتحول المرافق نحو المبردات الطبيعية والمواد الاصطناعية ذات القدرة المنخفضة على إحداث الاحترار العالمي. توفر الأمونيا (R-717) خصائص ديناميكية حرارية ممتازة ولكنها تتطلب بروتوكولات أمان صارمة وأنابيب فولاذية. يعمل ثاني أكسيد الكربون (R-744) عند ضغوط شديدة، مما يتطلب تصميمات أنظمة متخصصة فوق الحرجة أو دون الحرجة. توفر المواد الاصطناعية A2L بديلاً قابلاً للتطبيق وقابل للاشتعال بشكل معتدل ويحاكي أداء مركبات الكربون الهيدروفلورية القديمة. يجب أن تتميز الوحدة المختارة بالأختام الصحيحة، وأنواع الزيت، ومعدلات الضغط للتعامل مع هذه المبردات المحددة بأمان.
تمثل إدارة الزيت نقطة الفشل الأكثر أهمية في التطبيقات ذات درجات الحرارة المنخفضة. تتطلب البيئات ذات درجات الحرارة المنخفضة تشحيمًا لا تشوبه شائبة. في الضاغط اللولبي، يقوم الزيت بتبريد عملية الضغط، وسد الفجوات بين الدوارات، وتزييت المحامل. ولكن عند درجة حرارة الشفط -40 درجة فهرنهايت، يصبح الزيت سميكًا وبطيئًا. إذا انتقل إلى المبخر، فإنه يغطي الأنابيب الداخلية، مما يمنع نقل الحرارة ويحرم الضاغط من التشحيم.
تتطلب الموثوقة وحدة تكثيف الفريزر نظامًا متعدد المراحل لفصل الزيت. تعمل فواصل الزيت المجمعة عالية الكفاءة على تجريد مادة التشحيم من غاز التفريغ قبل وصولها إلى المكثف. أنت أيضًا بحاجة إلى مبردات زيت مخصصة. نظرًا لأن نسبة الضغط عالية جدًا، يصبح غاز التفريغ ساخنًا بشكل لا يصدق. إذا لم تقم بتبريد الزيت قبل إعادة حقنه مرة أخرى في الضاغط، فسوف يتحلل الزيت حراريًا ويفقد لزوجته ويدمر المحامل. يمكن أن تكون مبردات الزيت عبارة عن سيفون حراري، أو حقن سائل، أو تبريد بالهواء، وفقًا لمتطلبات الموقع.
تحدد جودة البناء المادي طول عمر المعدات. أنت تضع هذه المعدات على سطح أو على وسادة خرسانية معرضة للعوامل الجوية. تقلل الإطارات الفولاذية الملحومة ذات القياس الثقيل من الاهتزازات الضارة التي تتسبب في كسر الخطوط النحاسية. تمنع ملفات مكثف الأنبوب العائم تسرب مادة التبريد. في تصميم الأنبوب العائم، لا تلمس الأنابيب النحاسية الألواح الفولاذية مباشرة. وهذا يسمح للأنابيب بالتمدد والتقلص مع تغيرات درجة الحرارة دون الاحتكاك بالفولاذ والتسبب في حدوث تسرب. يتحمل البناء القوي البيئات الصناعية القاسية وأحمال الرياح العالية.
تتطلب ملفات المبادل الحراري معلمات تصميم محددة. يجب أن تخفف تكوينات تباعد الزعانف من تراكم الصقيع السريع. تمنع الزعانف الضيقة تدفق الهواء بسرعة في البيئات المتجمدة. إذا كنت تستخدم ملفًا به 10 زعانف لكل بوصة في الفريزر، فسوف يتحول إلى كتلة صلبة من الجليد خلال ساعات. أنت بحاجة إلى تباعد أوسع، عادةً من 3 إلى 4 زعانف لكل بوصة، للسماح بأوقات تشغيل أطول بين دورات إزالة الجليد. يجب أن تتكامل الوحدة بسلاسة مع استراتيجية إزالة الجليد في المنشأة، سواء كنت تستخدم الغاز الساخن أو المقاومة الكهربائية أو إزالة الجليد بالماء.
تعمل الدوائر الاقتصادية على زيادة تأثير التبريد الإجمالي وتعزيز قدرة النظام. تحتاج وحدة التكثيف اللولبية التي تعمل بنسب ضغط عالية إلى تبريد فرعي. يأخذ المقتصد جزءًا صغيرًا من سائل التبريد عالي الضغط، ويخفض ضغطه من خلال صمام التمدد، ويستخدمه لتبريد خط السائل الرئيسي الذي يغذي المبخرات. يتم حقن غاز الوميض الناتج في منفذ منتصف المرحلة بالضاغط اللولبي. تعمل هذه العملية على تقليل درجات حرارة تفريغ الضاغط بشكل كبير وزيادة قدرة التبريد بنسبة 20% إلى 30% دون الحاجة إلى محرك ضاغط أكبر.
تتطلب وحدات التكثيف الصناعية مساحة مادية كبيرة. يجب عليك تقييم البصمة في وقت مبكر من مرحلة التصميم. تقوم الوحدات المعبأة المثبتة على ألواح فولاذية هيكلية بتوزيع الوزن الثقيل للضواغط اللولبية وفواصل الزيت. إذا قمت بتركيب الوحدة على السطح، فيجب عليك التحقق من سعة الحمل الهيكلي مع مهندس. تحتاج أيضًا إلى مراعاة درجات الحرارة المحيطة القصوى. تتطلب الوحدات المثبتة في المناخات الصحراوية ملفات مكثف كبيرة الحجم وواقيات من الشمس لمنع رحلات الضغط العالي للرأس. تتطلب الوحدات في المناخات الباردة مجموعات تجهيزات فصل الشتاء، بما في ذلك لوحات التحكم الساخنة، ومراوح المكثف متغيرة السرعة، وأجهزة استقبال السوائل المعزولة للحفاظ على ضغط الرأس المناسب أثناء التشغيل في فصل الشتاء.
تقييم إمكانية الخدمة على المدى الطويل للوحدة. تعمل الضواغط اللولبية لعشرات الآلاف من الساعات إذا تمت صيانتها بشكل صحيح. تتضمن إجراءات الصيانة القياسية تحليلًا منتظمًا للاهتزاز لاكتشاف تآكل المحمل قبل حدوث عطل كارثي. يجب عليك إجراء أخذ عينات من الزيت ربع سنوي للتحقق من الأحماض والرطوبة والنشارة المعدنية. يعد استبدال الفلتر على خطوط الزيت وخطوط الشفط إلزاميًا. اختر شركة مصنعة تتمتع بسلسلة توريد قطع غيار محلية قوية. في حالة فشل مرشح الدمج أو مشغل الصمام المنزلق، لا يمكنك الانتظار لمدة ستة أسابيع حتى يتم شحن جزء ما من الخارج أثناء ذوبان منتجك.
يؤدي تشغيل الضواغط اللولبية بأحمال منخفضة ممتدة إلى مخاطر ميكانيكية شديدة. عندما يعمل الضاغط اللولبي بقدرة 20% لفترات طويلة، فإنه يقلل من الكفاءة ويسبب ضعفًا في عودة الزيت. تنخفض سرعة سائل التبريد بدرجة منخفضة جدًا بحيث لا تتمكن من حمل الزيت احتياطيًا إلى أعلى جهاز الشفط. يجب أن تخفف المرافق من هذه المخاطر التشغيلية. نوصي بالتدريج المناسب لعدة وحدات أصغر حجمًا بدلاً من الاعتماد على ضاغط واحد ضخم. كما يعمل التكامل المتقدم لمحرك التردد المتغير (VFD) على حل هذه المشكلة. تقوم VFDs بإبطاء محرك الضاغط ليتناسب مع الحمل الفعلي، مما يحافظ على الكفاءة ويحافظ على سرعات سائل التبريد عالية بما يكفي لإرجاع الزيت بشكل مناسب.
يجب أن تقوم وحدة التكثيف بإدارة طفرات الحمل بعناية. تؤدي دورات تذويب المبخر إلى حدوث تغيرات مفاجئة في الضغط في النظام. يعد تذويب الغاز الساخن الطريقة الأكثر فعالية للمجمدات الصناعية، ولكنه يرسل كميات هائلة من سائل التبريد المكثف مرة أخرى نحو الضاغط. يجب أن تتعامل الوحدة مع هذه التحولات دون أن يؤدي السائل إلى تباطؤ الضاغط. يعد الحجم المناسب لمراكم الشفط أمرًا بالغ الأهمية. يلتقط المركم سائل التبريد ويغليه ببطء، مما يضمن دخول البخار فقط إلى منفذ الشفط للضاغط. سيؤدي الفشل في تحديد حجم المركم بشكل صحيح إلى نفخ الدوارات وتدمير المحامل.
تخاطر الوحدات المستقلة بالفشل في التواصل بشكل صحيح مع بقية المبنى. ويجب أن تتكامل مع أنظمة إدارة المرافق المركزية. حدد الوحدات التي تتميز بوحدات تحكم البروتوكول المفتوح. يضمن Modbus وBACnet التبادل السلس للبيانات بين وحدة التكثيف ووحدات التحكم في المبخر وغرفة المصنع الرئيسية. يسمح هذا التكامل بالمراقبة عن بعد وتسجيل الإنذارات والصيانة التنبؤية. يمكنك تتبع ضغوط الشفط، ودرجات حرارة التفريغ، وفرق ضغط الزيت من لوحة القيادة المركزية، مما يسمح للمشغلين برصد الحالات الشاذة قبل أن تتسبب في إيقاف التشغيل.
يقوم برنامج تحجيم الشركة المصنعة بنماذج الأداء بدقة ويزيل التخمين. تسمح البرامج المقدمة من قبل الشركات المصنعة للضواغط للمهندسين بإدخال درجات حرارة محددة للتصميم المحيطي الجاف. تقوم بإدخال القيم الدقيقة للشفط الفائق والتبريد الفرعي السائل. يمكنك تحديد شروط التحميل الدقيقة، بما في ذلك سيناريوهات التحميل الجزئي، قبل الانتهاء من عملية الشراء. تتحقق هذه الخطوة من أن الجهاز سيعمل على النحو المحدد وفقًا لظروف موقعك المحددة. كما أنه يقوم بإنشاء البيانات الكهربائية المطلوبة، بما في ذلك الحد الأدنى لسعة الدائرة (MCA) والحد الأقصى للحماية من التيار الزائد (MOP)، والتي يحتاجها مقاولو الكهرباء لديك لتحديد حجم التغذية.
تمثل وحدة التكثيف اللولبية ذات درجة الحرارة المنخفضة استثمارًا عالي الموثوقية وشديد التحمل. ويظل هذا ضروريًا للغاية لعمليات التجميد على المستوى الصناعي حيث تفشل المعدات التجارية القياسية. لا يمكن لهذه التطبيقات أن تتحمل فترات التوقف غير المتوقعة أو تقلبات درجات الحرارة. يضمن الاختيار الصحيح سلامة المنتج وطول عمر النظام والاستهلاك المستقر للطاقة.
اتبع منطق القائمة المختصرة الصارمة للمشتريات. أولاً، قم بمراجعة متطلبات الذروة والحمل الجزئي بناءً على حجم المساحة والأحمال الحرارية للمنتج. ثانيًا، حدد مادة التبريد بناءً على بروتوكولات الامتثال وسلامة المنشأة. ثالثًا، اختر بين تصميمي الضاغط الفردي والمزدوج بناءً على قدرات الصيانة لديك. رابعًا، حدد مكونات إدارة الزيت والحرارة القوية لحماية الضاغط. وأخيرا، التحقق من كافة مقاييس الأداء عن طريق برنامج اختيار الشركة المصنعة.
اتخذ هذه الخطوات التالية القابلة للتنفيذ:
ج: تعمل هذه الوحدات عادةً بين -20 درجة فهرنهايت و-50 درجة فهرنهايت. تشمل التطبيقات التي تتطلب درجات الحرارة القصوى هذه مجمدات الانفجار، وتخزين الأدوية، وتجميد البلازما، ومراكز توزيع الأغذية المجمدة واسعة النطاق.
ج: يستخدم اللولب المفرد دوارًا رئيسيًا وعجلتين نجميتين، مما يوازن القوى الشعاعية ويطيل عمر المحمل. تستخدم التصميمات ثنائية اللولب دوارين متشابكين، مما يخلق أحمال دفع أعلى ولكنه يوفر صلابة شديدة وتحكمًا دقيقًا في السعة عبر الصمامات المنزلقة.
ج: يؤدي التجميد العميق إلى خلق نسب ضغط هائلة، مما يؤدي إلى ارتفاع درجات حرارة التفريغ. يمنع مبرد الزيت المخصص زيت الضاغط من الانهيار حراريًا، مما يضمن التشحيم المناسب، وإغلاق الدوارات، ومنع فشل المحمل الكارثي.
ج: تتطلب حسابات السعة قياس حجم الغرفة، وحساب الحمل الحراري للمنتج، مع مراعاة درجات الحرارة المحيطة القصوى، وتحديد قيم نقل العزل، وإضافة مكاسب الحرارة الداخلية من المراوح وسخانات إزالة الجليد.
ج: إن عامل الطاقة السنوي (AWEF) هو مقياس لوزارة كفاءة الطاقة. وهو ينطبق بشكل صارم على المبردات والمجمدات الكبيرة، ويفرض معايير الكفاءة الأساسية لوحدات التكثيف المستخدمة في هذه التطبيقات المحددة.
ج: نعم، إنها تعمل بكفاءة عند الأحمال الجزئية إذا تم تجهيزها بشكل صحيح. يتيح استخدام الصمامات المنزلقة الميكانيكية أو دمج محركات التردد المتغير (VFDs) للضاغط إبطاء ومطابقة أحمال المنشأة المتقلبة دون الحاجة إلى دورات قصيرة.
ج: تبتعد الصناعة عن مركبات الكربون الهيدروفلورية ذات القدرة العالية على إحداث الاحترار العالمي مثل R-404A. تستخدم الوحدات الحديثة المبردات الطبيعية مثل الأمونيا (R-717) وثاني أكسيد الكربون (R-744)، أو خلائط A2L الاصطناعية ذات القدرة المنخفضة على إحداث الاحترار العالمي والمصممة لتلبية اللوائح البيئية الصارمة.
