يحمل التبريد الصناعي تحت الصفر مخاطر عالية بشكل استثنائي. تؤدي تقلبات درجات الحرارة إلى فقدان المنتج بشكل كارثي، ويؤدي فشل المعدات إلى توقف تشغيلي كبير. تكافح أنظمة الضاغط الفردي القياسية في هذه البيئات الصعبة. تفشل أنظمة التمدد المباشر بشكل روتيني في إدارة الأحمال الحرارية المتغيرة بشكل فعال، وغير قادرة على الحفاظ على تدفق ثابت لسائل التبريد عبر المرافق واسعة النطاق. يحتاج مديرو المرافق إلى حل قوي ومتخصص. تعمل الوحدة اللولبية المتوازية على لمضخة البرميل ذات درجة الحرارة المنخفضة حل هذه المشكلات بالضبط. إنه يفصل تسليم السائل عن ضغط البخار، مما يوفر كفاءة لا مثيل لها للتطبيقات الصناعية الثقيلة. يشرح دليل التقييم الفني هذا الآليات وحالات الاستخدام ومقايضات التنفيذ الخاصة بتكنولوجيا التبريد المتقدمة هذه. سوف تتعلم كيفية تحديد حجم المعدات، وتخفيف مخاطر التثبيت، وزيادة وقت تشغيل النظام إلى أقصى حد.
تعمل المضخة البرميلية كقلب لشبكة توصيل السوائل. إنه يوفر سائل التبريد للمبخرات عند ضغط ثابت وموثوق. تشكل هذه الآلية الأساس لنظام دوران المضخة القوي . تستخدم المضخة تصميم إزاحة إيجابي مزدوج اللولب. إنه يتميز بغطاء أسطواني مميز على شكل ثمانية. داخل هذا المبيت، يعمل دواران حلزونيان متشابكان جنبًا إلى جنب. يتميز أحد الدوارين بخيط أيمن، بينما يتميز الآخر بخيط أيسر. تعمل هذه الهندسة المتعارضة على احتجاز السائل وتحريكه بشكل محوري، مما يمنع قفل البخار ويزيل مخاطر التجويف.
يتفوق التصميم في التعامل مع السوائل شديدة التقلب. فهو يعالج بسهولة المبردات منخفضة اللزوجة التي تنخفض إلى أقل من 1 سنتي بواز عند درجات حرارة تحت الصفر. كما أنه يدير المخاليط الغازية دون أن يفقد طاقته الأولية. تحتوي مجموعة البرميل الكاملة على العديد من المكونات المهمة المصممة للتشغيل الصناعي المستمر. يمنع الحاجز الداخلي تدفق السائل واحتجاز البخار، مما يضمن دخول السائل الصلب فقط إلى شفط المضخة. تقوم مستشعرات المستوى الدقيق بمراقبة مخزون السوائل بشكل مستمر، وإرجاع البيانات إلى لوحة التحكم المركزية لمنع التشغيل الجاف.

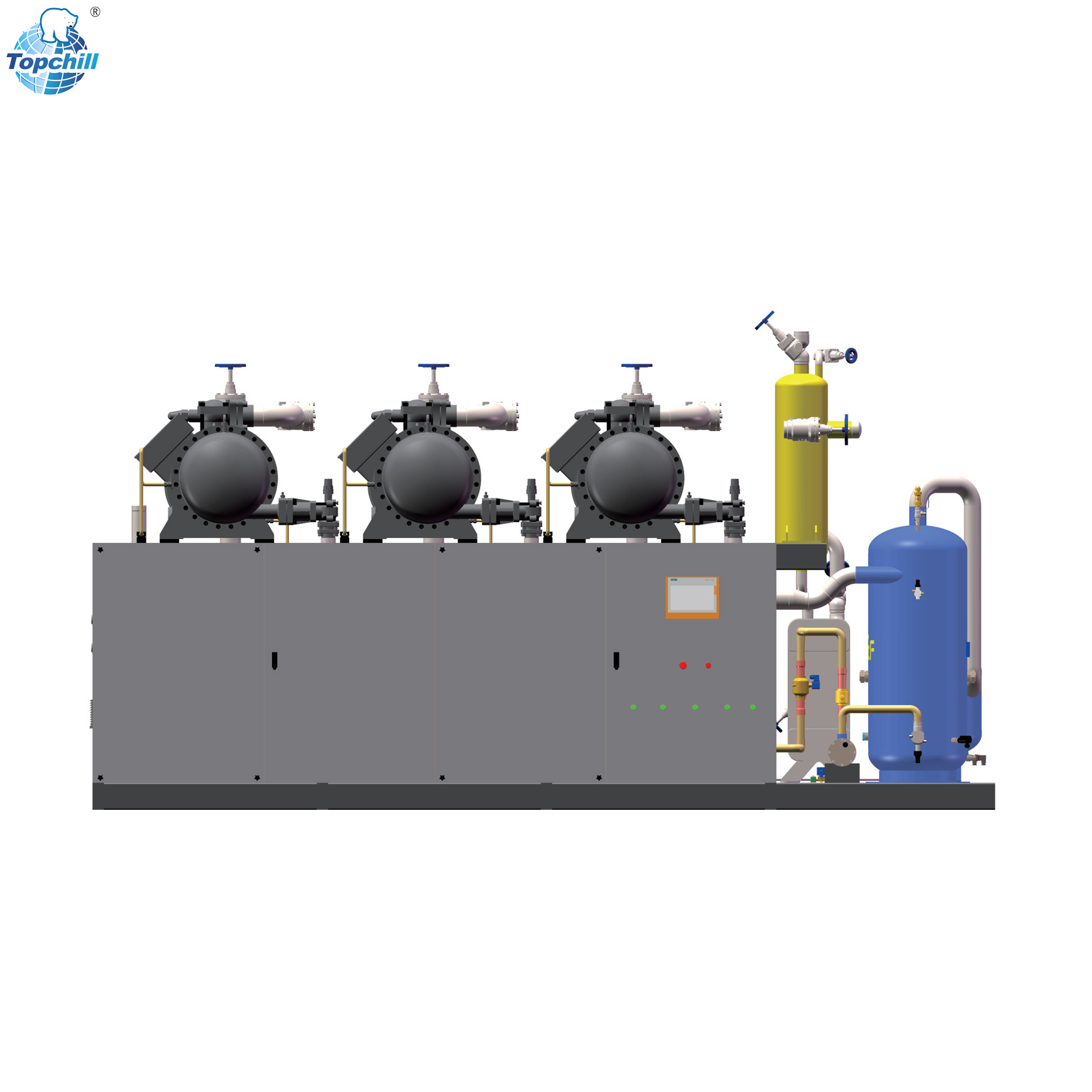

تعمل الضواغط اللولبية المتوازية على دائرة تبريد مشتركة. تغير هذه البنية بشكل أساسي كيفية توليد قدرة التبريد. يقوم انزلاق الضاغط القياسي بتركيب ضواغط متعددة على إطار هيكلي واحد. يتم تفريغ هذه الضواغط اللولبية المتوازية في فاصل زيت مشترك ويتم سحبها من جهاز استقبال سائل مشترك. يتميز الانزلاق بلوحات قياس مركزية للتشخيص البصري الفوري. تعمل أنظمة حماية السلامة ذات الضغط العالي والمنخفض المتكاملة على مراقبة الحامل بأكمله، وإيقاف تشغيل الضواغط الفردية قبل حدوث فشل كارثي.
تعد إدارة النفط المشتركة سمة مميزة للتكوينات الموازية. يقوم رأس التفريغ المشترك بتجميع الغاز الساخن من جميع الضواغط النشطة. يقلل هذا النهج المركزي من تعقيد الأنابيب ويضمن عودة موحدة للزيت عبر ضواغط التشغيل. يستخدم فاصل الزيت مرشحات الدمج لتجريد رذاذ الزيت المجهري من غاز التفريغ، وإعادته إلى خزان مشترك. ومن هناك، يقوم نظام توزيع الزيت النشط بإعادة التشحيم إلى كل ضاغط بناءً على وقت التشغيل والحمل المحددين.
يتبع تدفق غاز التبريد مسارًا هندسيًا دقيقًا. يخرج البخار من المبخرات ويدخل إلى الوحدة اللولبية المتوازية. تعمل الضواغط على رفع الضغط ودرجة الحرارة. يتحرك الغاز عبر المكثف، ليصبح سائلًا عالي الضغط. يتوسع هذا السائل إلى جهاز استقبال الضغط المنخفض. تقوم بعد وحدة تبريد المضخة البرميلية ذلك بسحب هذا السائل المبرد جزئيًا ودفع السائل إلى المبخرات عبر المنشأة.
يؤدي هذا إلى إنشاء نظام تغذية زائدة ميكانيكي. توفر المضخة سائلًا أكثر مما يمكن للمبخرات أن تغليه بالفعل. تضمن هذه التغذية الزائدة بقاء أنابيب المبخر الداخلية مبللة بالكامل. تعمل الأنابيب المبللة بالكامل على زيادة معامل التبادل الحراري الداخلي إلى الحد الأقصى. تزداد كفاءة نقل الحرارة بشكل كبير مقارنة بالملفات المتعطشة. يعود السائل الزائد والبخار المتولد إلى جهاز استقبال الضغط المنخفض، حيث يتم سحب الغاز مرة أخرى إلى الضواغط ويتم إعادة تدوير السائل بواسطة المضخة.
تتقلب متطلبات التبريد بشكل كبير في المنشآت الصناعية. يؤدي تحميل المنتج والطقس المحيط وتغييرات التحول إلى تغيير الحمل الحراري. تتكيف الوحدات المتوازية عن طريق تشغيل وإيقاف الضواغط. يطابق نظام التحكم قدرة الضاغط النشط مع طلب التبريد في الوقت الفعلي. تمثل مطابقة الحمل الدقيقة هذه مكاسب هائلة في الكفاءة. عندما تتطلب المنشأة سعة 40% فقط، يقوم النظام بتشغيل الضواغط الضرورية فقط عند نقطة كفاءتها القصوى.
قارن هذا بضاغط واحد كبير. تستخدم الضواغط الكبيرة تفريغ الصمام المنزلق لتقليل السعة. يؤدي تشغيل ضاغط ضخم بسعة 30% إلى إهدار قدر كبير من الطاقة. تنخفض كفاءة المحرك بشكل حاد في ظروف التحميل الجزئي العميق. يقوم الحامل المتوازي ببساطة بإيقاف تشغيل الضواغط غير الضرورية. تعمل الضواغط النشطة المتبقية بأعلى كفاءة بالقرب من الحمل الكامل، مما يقلل بشكل كبير من السحب الكهربائي الإجمالي للمحطة.
المضخات الترددية القياسية تخلق نبضًا شديدًا للسوائل. يسبب هذا النبض إجهادًا اهتزازيًا في الأنابيب الصلبة، مما يؤدي إلى تشقق اللحامات وتسرب غاز التبريد بشكل كارثي. تعمل آلية اللولب المزدوج في المضخة البرميلية على التخلص من هذه المشكلة. يوفر تدفقًا مستمرًا وخاليًا من النبض. يعمل هذا التوصيل السلس على حماية شبكة الأنابيب بالكامل من الإجهاد الميكانيكي، مما يطيل عمر الصمامات والتركيبات وملفات المبخر.
إنه يثبت حيويته عند ضخ السوائل المتطايرة ومنخفضة اللزوجة. يترجم تدفق التبريد المستقر مباشرة إلى توحيد درجة الحرارة. تتطلب التطبيقات الحرجة التحكم الدقيق في درجة الحرارة. تتطلب مرافق تخزين الأدوية انحرافًا في درجة الحرارة بمقدار الصفر لحماية المواد البيولوجية الحساسة. تعتمد عمليات التجميد السريع على إزالة الحرارة بشكل متسق لتكوين بلورات دقيقة في المنتجات الغذائية. ويضمن التدفق المستقر استيفاء هذه المعايير الصارمة باستمرار، والتحول بعد التحول.
فشل المعدات أمر لا مفر منه في الصناعة الثقيلة. وتخفف الأنظمة الموازية بطبيعتها من هذه المخاطر. إذا احتاج أحد الضواغط إلى صيانة طارئة، فلن يتعطل النظام. يتم رفع الضواغط المتبقية للحفاظ على الحمل الأساسي. وتستمر عمليات المنشأة دون انقطاع. يمكن لفرق الصيانة عزل الضاغط المعيب وإجراء الإصلاحات وإعادته إلى وضع التشغيل مرة أخرى دون إيقاف عملية التبريد الرئيسية على الإطلاق.
وينطوي هذا التكرار على آثار مالية هائلة. في العديد من القطاعات، يعادل التوقف عن العمل تلف المنتج الفوري. تخزين الأدوية واللقاحات لا يمكن أن يتحمل فقدان التبريد. تتوقف خطوط تجهيز الأغذية والتجميد السريع بشكل كامل في حالة ارتفاع درجات الحرارة. يمكن أن تصبح عمليات التصنيع الكيميائية غير مستقرة أو خطيرة. تعمل الوحدات الموازية على حماية هذه العمليات ذات القيمة العالية من خلال وقت التشغيل المستمر، لتكون بمثابة بوليصة تأمين ضد الفشل الكارثي للمنشأة.
يبدأ اختيار المعدات المناسبة بسائل التبريد الأساسي. تستخدم المنشآت الصناعية عادةً الأمونيا (NH3) أو ثاني أكسيد الكربون (CO2) أو الخلطات الاصطناعية ذات القدرة المنخفضة على إحداث الاحترار العالمي. يُظهر كل سائل خصائص ديناميكية حرارية فريدة. توفر الأمونيا كفاءة ممتازة ولكنها تتطلب أنابيب فولاذية وبروتوكولات أمان صارمة. يعمل ثاني أكسيد الكربون تحت ضغوط شديدة، مما يتطلب أنابيب ذات جدران ثقيلة وصمامات متخصصة. تتصرف الخلطات الاصطناعية بشكل مختلف في ظل الفراغ العميق وتتطلب أختامًا مطاطية محددة.
تملي لزوجة السائل الهندسة الداخلية للمضخة البرميلية. عند درجات الحرارة تحت الصفر، غالبًا ما تنخفض لزوجة السائل إلى أقل من 1 سنتي بواز. يمكن لهذا السائل الرقيق جدًا أن ينزلق عبر دوارات المضخة القياسية، مما يقلل من الكفاءة الحجمية. يجب على المهندسين تحديد التفاوتات الدقيقة في المعالجة لملفات المسامير. يجب أن تأخذ اختيارات المواد للأجزاء الداخلية للمضخة في الاعتبار الانكماش الحراري. تمنع السبائك الفولاذية الصلبة المتخصصة حدوث تهيج وتضمن احتفاظ المضخة بالضغط حتى مع المبردات شديدة التقلب ومنخفضة اللزوجة.
| نوع غاز التبريد لزوجة | ضغط التشغيل | عند -40 درجة مئوية | متطلبات المواد |
|---|---|---|---|
| الأمونيا (NH3) | منخفضة إلى متوسطة | منخفض جدًا (<0.3 سنتي بواز) | الكربون الصلب والفولاذ المقاوم للصدأ (بدون النحاس) |
| ثاني أكسيد الكربون (CO2) | عالية جدًا | قليل | فولاذ عالي الشد، ومواد مطاطية متخصصة |
| خلطات اصطناعية | معتدل | معتدل | متوافق مع النحاس والصلب |
يتطلب التحجيم الدقيق حساب الحمل الحراري الإجمالي. يحدد المهندسون الأطنان المطلوبة من التبريد (TR) أو الكيلووات (kW) بناءً على إنتاجية المنتج، وأحمال النقل، والتسلل. ويجب عليهم موازنة هذه القدرة مع البصمة المادية لغرفة المصنع. غالبًا ما تكون المساحة أمرًا مميزًا في المرافق القائمة، مما يتطلب حلول تخطيط إبداعية وتصميمات مدمجة للمعدات.
توفر الضواغط المتوازية فوائد مميزة لتوفير المساحة. يؤدي تركيب ضواغط متعددة على إطار واحد إلى تكثيف البصمة. إنهم يتشاركون في فاصل زيت ضخم واحد. أنها تستخدم جهاز استقبال مشترك ولوحة تحكم مركزية. يعمل هذا التكامل الرأسي والموحد على تحرير مساحة أرضية قيمة مقارنة بالوحدات المستقلة. كما أنه يبسط الأنابيب الميدانية، حيث يحتاج المقاولون فقط إلى الاتصال برؤوس الشفط والتفريغ الفردية الموجودة على الانزلاق.
يعتمد الحديث ذو درجات الحرارة المنخفضة التبريد الصناعي على الأتمتة المتقدمة. يعد تكامل وحدة التحكم المنطقية القابلة للبرمجة (PLC) أمرًا إلزاميًا. يعمل PLC بمثابة عقل الحامل المتوازي. فهو ينفذ منطق التدريج، ويراقب معلمات السلامة، ويحسن سرعة المضخة بناءً على طلب النظام. يجب أن يتفاعل نظام التحكم بسلاسة مع شبكة SCADA الشاملة للمنشأة.
يتطلب النظام قياسًا شاملاً عن بعد ليعمل بأمان. يجب أن تقوم المستشعرات بتتبع ضغوط الشفط والتفريغ بشكل مستمر. يجب أن تؤدي وسائل الحماية من الضغط العالي والمنخفض إلى إيقاف التشغيل الفوري أثناء حدوث الأخطاء. أجهزة استشعار درجة حرارة الزيت تمنع انهيار التشحيم. تؤكد مفاتيح الضغط التفاضلي للمضخة التدفق الفعلي للسائل. توفر حالات محرك التردد المتغير (VFD) بيانات سرعة المحرك في الوقت الفعلي. تتيح كل هذه البيانات للمشغلين توجيه الأداء والتنبؤ باحتياجات الصيانة قبل حدوث الأعطال.
تستخدم أنظمة تدوير المضخة آلية التغذية الزائدة الميكانيكية. تعتمد أنظمة التمدد المباشر (DX) على التمدد الجاف. في نظام DX، يغلي المبرد تمامًا في الغاز قبل مغادرة المبخر. يتطلب هذا جزءًا من ملف المبخر ليكون بمثابة جهاز تسخين فائق. لا يقوم هذا القسم بأي تبريد مفيد، مما يؤدي إلى إهدار مساحة سطح التبادل الحراري بشكل فعال.
تواجه أنظمة DX صعوبة في مرافق التخزين البارد المترامية الأطراف. التوزيع غير المتكافئ لغاز التبريد يصيب الأنابيب الطويلة. المبخرات الأبعد عن الضواغط تتضور جوعا للسائل، مما يؤدي إلى وجود بقع دافئة في المستودع. تتفوق المضخات البرميلية في هذه السيناريوهات الدقيقة. تقوم المضخة بدفع السائل بشكل موحد إلى كل المبخر، بغض النظر عن المسافة. يظل نقل الحرارة إلى الحد الأقصى في جميع أنحاء المنشأة بأكملها، مما يضمن التحكم الدقيق في درجة الحرارة حتى في الزوايا النائية للمبنى.
| ميزة النظام | نظام مضخة البرميل ذو درجة الحرارة المنخفضة | اختبار الضغط |
|---|---|---|
| تسليم المبردات | التغذية الزائدة الميكانيكية عبر مضخة الإزاحة الإيجابية | صمامات الضغط التفاضلي والتمدد الحراري |
| كفاءة المبخر | عالية (أسطح الأنابيب الداخلية المبللة بالكامل) | أقل (يتطلب منطقة شديدة الحرارة، وأنابيب جافة) |
| توزيع المرافق الكبيرة | تدفق ممتاز وموحد بغض النظر عن المسافة | فقير وعرضة لانخفاض الضغط والملفات المتعطشة |
| التعامل مع تقلبات الأحمال | تتطلب المباريات التدريجية المتوازية والمتفوقة بالضبط | معتدل، يعتمد على تفريغ ضاغط واحد |
| تعقيد الأنابيب | يتطلب خطوط العودة وأجهزة الاستقبال ذات الضغط المنخفض | أبسط الأنابيب من نقطة إلى نقطة |
يجب على أصحاب المنشآت تقييم المفاضلات المالية الواقعية. يحمل نظام المضخة المتوازي نفقات رأسمالية أعلى مقدمًا. المعدات أثقل وأكثر تعقيدًا وتتطلب ضوابط متخصصة. يستغرق التثبيت وقتًا أطول ويتطلب عمال تركيب أنابيب ذوي مهارات عالية. يتضمن الاستثمار الأولي تكلفة انزلاق المضخة، ورف الضاغط الموازي، وأوعية استقبال الضغط المنخفض المرتبطة بها.
ومع ذلك، فإن التخفيض في النفقات التشغيلية كبير. يتراكم توفير الطاقة بسرعة بسبب المطابقة الدقيقة للأحمال والمبخرات المبللة بالكامل. ينخفض تكرار الصيانة لأن الضواغط تتقاسم عبء ساعة التشغيل. يتراوح العائد على الجدول الزمني للاستثمار عادة ما بين ثلاث إلى خمس سنوات. بالنسبة للعمليات واسعة النطاق، فإن توفير الطاقة على المدى الطويل يفوق بشكل كبير القسط الأولي، مما يجعلها الخيار السليم من الناحية المالية للمنشآت التي تخطط للعمل لعقود من الزمن.
تتطلب الوحدة اللولبية المتوازية بروتوكولات صيانة متخصصة. يجب على الفنيين إجراء تحليل منتظم للزيت للكشف عن التآكل الداخلي. تحدد مراقبة الاهتزاز على المضخة البرميلية تدهور المحمل مبكرًا. تضمن محاذاة عمود الليزر تشغيل المحرك والمضخة دون ربط. تتطلب هذه المهام موظفين مدربين ومعدات تشخيصية متخصصة.
وعلى الرغم من هذا التعقيد، فإن طول دورة الحياة يتحسن بشكل كبير. تتشارك الضواغط المتعددة في حمل ساعة التشغيل السنوية. تعمل إستراتيجية التحكم في تأخر التقدم على تدوير الضاغط الأساسي أسبوعيًا. وهذا يمنع أي آلة من تراكم التآكل الزائد. سوف يتطلب الضاغط الواحد الذي يعمل فوق طاقته في النظام القياسي إجراء إصلاح شامل لسنوات قبل أن يحتاج الحامل المتوازي إلى خدمة كبيرة. يعمل عبء العمل الموزع على إطالة العمر الميكانيكي للنظام بأكمله.
تملي إدارة النفط بقاء أي نظام تبريد. يعد تسجيل الزيت في المبخرات نقطة الفشل الأكثر شيوعًا في التطبيقات ذات درجات الحرارة المنخفضة. عند درجات حرارة تحت الصفر، يصبح زيت الضاغط سميكًا ولزجًا. إنه يقاوم التدفق الخلفي لخطوط الشفط، والتجمع في ملفات المبخر وعزل الأنابيب، مما يدمر كفاءة نقل الحرارة.
يجب على المهندسين تنفيذ حلول قوية داخل وحدة اللولب المتوازية. تقوم فواصل الزيت متعددة المراحل بالتقاط 99.9% من الزيت قبل أن يغادر المنزلق. تعمل مرشحات الدمج على إزالة رذاذ الزيت المجهري من غاز التفريغ. في أنظمة الأمونيا ذات درجات الحرارة المنخفضة للغاية، تقوم مقومات الزيت بتقطير الزيت من جهاز استقبال السائل. تضمن هذه الآليات عودة الزيت بشكل سليم إلى محامل الضاغط، مما يمنع الأعطال الميكانيكية ويحافظ على أداء المبخر.
يمثل إعادة تجهيز مضخة برميلية كبيرة في غرفة المصنع الحالية عقبات لوجستية. غالبًا ما تتطلب الأبعاد المادية للانزلاق إزالة الجدران أو توسيع أبواب الوصول. يتطلب تجهيز المعدات الثقيلة في مكانها تخطيطًا هيكليًا دقيقًا. يجب تقوية الأرضيات لتحمل الوزن المركز لأوعية الاستقبال ورفوف الضاغط.
تتطلب البنية التحتية الكهربائية عادةً ترقية كاملة. قد لا تدعم اللوحات الموجودة عمليات تشغيل محرك الضاغط المتعددة. تقوم VFDs بإدخال التوافقيات الكهربائية في شبكة المصنع. يجب على المهندسين تثبيت المرشحات التوافقية وترقية المفاتيح الكهربائية. يعد التأريض المناسب أمرًا بالغ الأهمية لحماية مكونات PLC الحساسة من الضوضاء الكهربائية. سيؤدي الفشل في تلبية المتطلبات الكهربائية خلال مرحلة التصميم إلى تأخيرات شديدة في التشغيل.
تحدد مرحلة التشغيل النجاح النهائي للتثبيت. يجب على المقاولين إجراء اختبارات ضغط صارمة باستخدام النيتروجين الجاف لضمان عدم حدوث أي تسرب في شبكة الأنابيب المعقدة. يجب أن يؤدي التجفيف بالفراغ إلى سحب النظام إلى 500 ميكرون لإزالة كل الرطوبة. أي رطوبة متبقية سوف تتجمد وتدمر دوارات المضخة أو تسد صمامات التمدد.
يجب على المهندسين التحقق من منطق التدريج PLC تحت الأحمال الحرارية المحاكاة. إنهم يجبرون مدخلات المستشعر على اختبار قواطع الضغط العالي وأجهزة إنذار فشل الزيت. يجب أن تكون معايير القبول للتسليم صارمة. يجب أن يحتفظ النظام بدرجات الحرارة المحددة لمدة 72 ساعة متواصلة. يجب أن يظل الضغط التفاضلي للمضخة ثابتًا. يجب أن يعمل تشغيل الضاغط بسلاسة دون حدوث دورات قصيرة. فقط بعد اجتياز هذه الاختبارات الصارمة يجب تسليم النظام إلى مشغلي المنشأة.
ج: تم تصميم هذه المضخات لغازات التبريد الصناعية شديدة التقلب ومنخفضة اللزوجة. إنهم يتعاملون مع الأمونيا (NH3)، وثاني أكسيد الكربون (CO2)، ومختلف الخلطات الاصطناعية ذات القدرة المنخفضة على إحداث الاحترار العالمي عند درجات حرارة دون الصفر حيث تنخفض لزوجة السائل إلى أقل من 1 سنتي بواز.
ج: توفر الوحدات المتوازية مطابقة دقيقة للحمل عن طريق تشغيل وإيقاف الضواغط. وهذا يقلل بشكل كبير من استهلاك الطاقة في ظروف التحميل الجزئي. كما أنه يوفر التكرار الحاسمة؛ إذا تعطل أحد الضواغط، تحافظ الضواغط الأخرى على تشغيل المنشأة.
ج: يستخدم آلية التغذية الزائدة الميكانيكية. توفر المضخة سائل تبريد أكثر مما يمكن أن يغليه المبخر. وهذا يضمن بقاء الأنابيب الداخلية مبللة بالكامل، مما يزيد من معامل نقل الحرارة مقارنة بأنظمة التمدد الجاف.
ج: إن تطوير البنية التحتية الكهربائية عادة ما يكون أكبر عقبة. غالبًا ما تفتقر المرافق الحالية إلى قدرة مجموعة المفاتيح الكهربائية على بدء تشغيل المحركات المتعددة. يتطلب تركيب محركات التردد المتغير (VFDs) أيضًا تصفية توافقية مناسبة وتأريضًا.
ج: تستخدم الأنظمة فواصل الزيت متعددة المراحل ومرشحات التجميع عند تفريغ الضاغط. بالنسبة لدرجات الحرارة المنخفضة للغاية، تقوم مقومات الزيت النشطة بتقطير الزيت المحتبس من جهاز استقبال الضغط المنخفض وإعادته إلى الضواغط.
ج: لا. على عكس المضخات الترددية، توفر الدوارات الحلزونية المتشابكة للمضخة ذات اللولب المزدوج تدفقًا مستمرًا وخاليًا من النبض. يعمل هذا التشغيل السلس على حماية الأنابيب الصلبة من إجهاد الاهتزاز والضغط الميكانيكي.
