يؤثر اختيار البنية الصحيحة لوحدة التكثيف بشكل مباشر على الموثوقية التشغيلية والامتثال للوائح البيئية المحلية. غالبًا ما تؤدي المعدات غير المتطابقة إلى عطل ميكانيكي سابق لأوانه، أو استهلاك مفرط للطاقة، أو انتهاكات خطيرة للضوضاء التنظيمية. يواجه مديرو المرافق ومهندسو التبريد باستمرار التحدي المتمثل في موازنة القيود المكانية، والتعرض البيئي، والحدود الصوتية، وإمكانية الوصول إلى الصيانة عند تحديد وحدة تبريد الغرفة الباردة.
تهيمن فئتان معماريتان أساسيتان على السوق: وحدات التكثيف من النوع الصندوقي والنوع المفتوح. يوفر هذا الدليل إطارًا موضوعيًا يركز على الهندسة لتقييم التصميم الذي يتوافق مع متطلبات المنشأة المحددة وأحمال التبريد. من خلال فهم الاختلافات الهيكلية والتشغيلية، يمكنك هندسة نظام تبريد يعمل على زيادة وقت التشغيل إلى أقصى حد ويلبي المتطلبات الخاصة بالموقع.

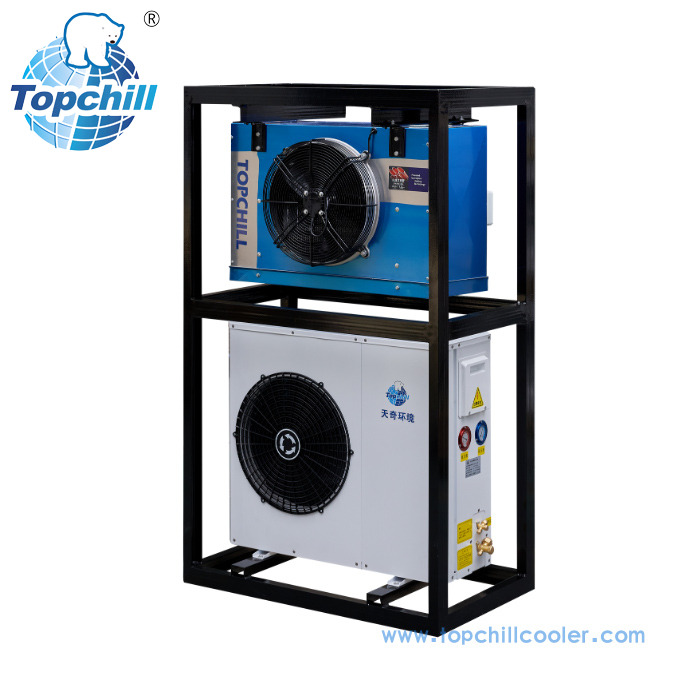

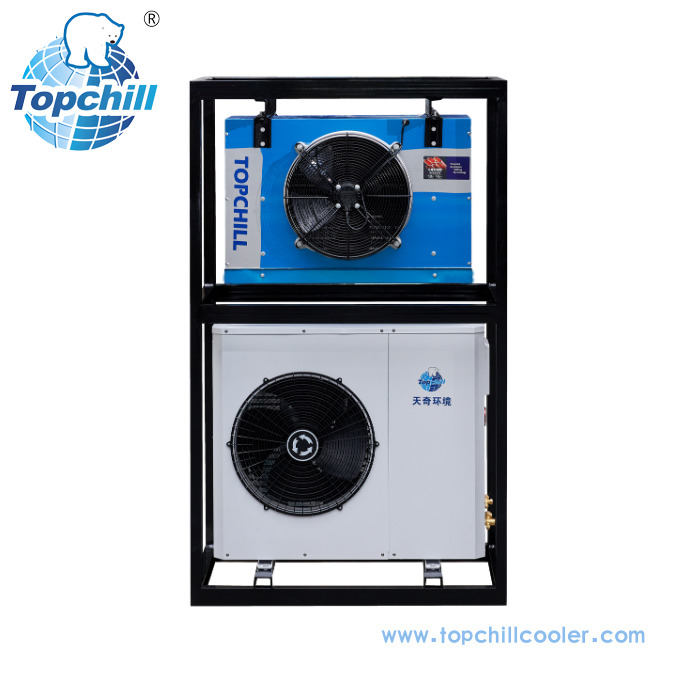

وحدة التكثيف من النوع الصندوقي عبارة عن نظام مدمج ومغلق بالكامل. إنه يضم الضاغط وملف المكثف ومراوح المكثف واللوحة الكهربائية داخل غلاف فولاذي مجلفن أو مطلي بالمسحوق. يعطي هذا التصميم الهيكلي الأولوية للحماية والكفاءة المكانية. يوفر التصميم الجمالي والوقائي مظهرًا خارجيًا عصريًا ونظيفًا. وهذا يجعل المعدات مناسبة للغاية للمناطق التجارية حيث تظل الوحدات مرئية للعامة أو العملاء. تشتمل الإضافات القياسية عادةً على لوحات تحكم سلكية في المصنع، وبطانة صوتية مدمجة، وأنظمة تحكم قابلة للتعديل، ومفاتيح أمان مدمجة. تم تصميم هذه المكونات للنشر السريع والتوصيل والتشغيل.
عند نشر هذه الوحدات في الميدان، يلاحظ الفنيون الفائدة المباشرة للمكونات المعبأة مسبقًا. يقلل تجميع المصنع من عدد وصلات اللحام المطلوبة في الموقع. وهذا يقلل من خطر تسرب غاز التبريد. يقوم التصميم الداخلي بتوجيه الأنابيب النحاسية بكفاءة لمنع إجهاد الاهتزاز. غالبًا ما يحدد المهندسون هذه الوحدات للتركيبات على الأسطح حيث تكون مقاومة الطقس غير قابلة للتفاوض. يقاوم الغلاف الفولاذي المطلي بالمسحوق رذاذ الملح في البيئات الساحلية ويمنع تراكم الصدأ على مدار سنوات من التشغيل.
تستخدم وحدة التكثيف من النوع المفتوح هيكلًا مكشوفًا. يتم تركيب المكونات مثل الضاغط، وجهاز استقبال السائل، وفاصل الزيت، والمراكم مباشرة على لوحة قاعدة فولاذية هيكلية مفتوحة. يفتقر إلى الغلاف الخارجي الواقي. هذه الوحدات قياسية في الغرف الميكانيكية الداخلية أو أجهزة التبريد الصناعية واسعة النطاق. في هذه البيئات، تتعامل البنية التحتية للمبنى بشكل كامل مع مقاومة الطقس وحماية البيئة، مما يسمح للمعدات بالعمل بدون حاويات خارجية.
توفر الطبيعة المكشوفة للتصميم المفتوح إمكانية وصول لا مثيل لها لموظفي الصيانة. يمكنك فحص كل اللحام والصمام والوصلات الكهربائية بصريًا دون إزالة لوحة واحدة. تدعم هذه البنية التطبيقات الثقيلة حيث تكون الضواغط شبه المحكمة الضخمة ضرورية للتعامل مع أحمال التبريد العالية. تمتص لوحة القاعدة الفولاذية الهيكلية عزم الدوران والاهتزاز الكبير الناتج عن هذه الضواغط الكبيرة. عادةً ما يقوم القائمون على التركيب بتركيب هذه الوحدات على وسادات عزل الاهتزاز المثبتة مباشرة بمسامير على وسادة التدبير المنزلي الخرسانية.
تحمل تصنيفات وحدة التكثيف من النوع الصندوقي IP محددة لمقاومة الغبار والماء. يحمي الغلاف الصلب المكونات الداخلية الحساسة، بما في ذلك محركات الأقراص والموصلات ذات التردد المتغير، من التدهور الناتج عن الأشعة فوق البنفسجية والأمطار الغزيرة والحطام الذي تحمله الرياح. تعتبر هذه الحماية ضرورية للحفاظ على السلامة الكهربائية في الخارج. تقوم الألواح ذات الفتحات بتوجيه تدفق الهواء مع منع دخول المياه أثناء العواصف الشديدة. تتميز الصناديق الكهربائية الداخلية بحشوات مطاطية لمنع الرطوبة.
وعلى العكس من ذلك، تظل الوحدات من النوع المفتوح معرضة بدرجة كبيرة للعوامل البيئية إذا تم تركيبها في الهواء الطلق بدون مظلة مصممة خصيصًا أو بيت كلب وقائي. يؤدي التعرض المباشر بسرعة إلى تآكل سريع في ملفات المكثف وتدهور كهربائي شديد عبر نقاط الاتصال المكشوفة. تراكم الغبار على زعانف المكثف يقلل من كفاءة نقل الحرارة. إذا كان يجب عليك تركيب وحدة مفتوحة في الخارج، فيجب عليك إنشاء مأوى مخصص. وهذا يضيف متطلبات العمالة والمواد للمشروع.
يختلف خرج الديسيبل بشكل كبير بين الهياكل المغلقة والمكشوفة. تستخدم أنواع الصناديق رغوة سميكة عازلة للصوت ومقصورات ضاغطة معزولة وحوامل ممتصة للاهتزاز ومراوح ذات شفرات منجلية منخفضة السرعة. تعمل هذه الميزات معًا لتلبية قوانين الضوضاء البلدية الصارمة في المناطق المأهولة بالسكان. غالبًا ما تكون حجرة الضاغط مغلقة تمامًا من قسم مروحة المكثف. وهذا يمنع ضوضاء الضاغط من الخروج عبر شبكة المروحة.
تنتج الأنواع المفتوحة مخرجات صوتية خام غير مفلترة. يولد الضاغط المكشوف والمراوح عالية السرعة ضوضاء كبيرة. إذا أصبحت الضوضاء عائقًا نشطًا، فإن هذه الوحدات تتطلب استراتيجيات خارجية لتخفيف الصوت، مثل فتحات التهوية الصوتية أو غرف المصانع المخصصة العازلة للصوت. في البيئة الصناعية، يكون مستوى الضوضاء هذا مقبولًا بشكل عام. ومع ذلك، فإن وضع وحدة مفتوحة بالقرب من نافذة مكتب أو خط عقاري سكني سيؤدي إلى شكاوى فورية من الضوضاء.
الأبعاد المادية تملي مرونة التثبيت. تم تصميم أنواع الصناديق خصيصًا للتركيب عالي الكثافة. غالبًا ما يستخدمون أقواس التثبيت على الحائط أو التكوينات القابلة للتكديس لزيادة المساحة الرأسية إلى أقصى حد في البيئات الحضرية الضيقة. تتيح لك المساحة المدمجة تركيب وحدات متعددة جنبًا إلى جنب على حافة سقف ضيقة. تصميم تدفق الهواء الاتجاهي يعني أنك تحتاج فقط إلى مساحة خالية على جانبي السحب والعادم.
تتطلب الأنواع المفتوحة آثار أقدام أكبر ومتطلبات تصريح صارمة. يجب على الفنيين التأكد من وجود مساحة محيطة كافية لضمان تدفق الهواء المناسب ومنع دورة المكثف القصيرة. إن عدم وجود حاوية اتجاهية يعني أن الهواء المحيط يجب أن يتدفق بحرية حول الهيكل بأكمله. يجب عليك ترك مساحة خالية لا تقل عن ثلاثة أقدام من جميع الجوانب للوصول إلى الصيانة وتدفق الهواء. وهذا يجعلها غير مناسبة للأزقة الضيقة أو الخزانات الميكانيكية الصغيرة.
| وحدة التكثيف من النوع المربع | وحدة | التكثيف من النوع المفتوح |
|---|---|---|
| حماية الطقس | غلاف مغلق بالكامل ومصنف IP | لا شيء (يتطلب تركيبًا داخليًا أو مأوى مخصصًا) |
| الإخراج الصوتي | منخفض (مقصورات معزولة، مراوح منخفضة السرعة) | عالية (الضاغط والمراوح المكشوفة) |
| البصمة | صغير الحجم، وقابل للتكديس، وقابل للتركيب على الحائط | كبيرة، وتتطلب إزالة واسعة النطاق |
| الوصول إلى الصيانة | يتطلب إزالة اللوحة | وصول 360 درجة دون عائق |
تملي العبوات الصندوقية بشكل صارم مسارات تدفق الهواء الداخلي. تقوم المراوح بسحب الهواء من خلال فتحات معينة ودفعه عبر ملف المكثف. ومع ذلك، هناك خطر تراكم الحرارة الداخلية إذا تعرضت هذه الفتحات للعرقلة بسبب الحطام أو الثلج. يجب عليك الحفاظ على مسارات سحب واضحة لضمان درجات حرارة التكثيف المثالية. تقوم الوحدات المفتوحة بسحب الهواء المحيط دون قيود، مما يوفر كفاءة تبادل حراري ممتازة طالما ظلت الغرفة الميكانيكية جيدة التهوية. يعتمدون على مراوح العادم الموجودة في الغرفة لإزالة الحرارة المرفوضة.
يعمل كلا التصميمين بشكل جيد في تطبيقات درجات الحرارة المتوسطة، والتي تتراوح عادة من -5 درجة مئوية إلى +5 درجة مئوية. عند تحديد وحدة تكثيف ذات درجة حرارة متوسطة لمقصورات التبريد أو غرف التحضير، غالبًا ما تقيد الحدود المكانية المادية أنواع الصناديق إلى التكوينات الترددية أو التمريرية المحكم. تتعامل الأنواع المفتوحة مع درجات الحرارة هذه بسهولة ويمكنها استخدام ضواغط أكبر بكثير لمراكز التوزيع الضخمة. يعتمد الاختيار على الحمل الحراري الإجمالي للمنشأة.
حدود قدرة التبريد تملي اختيار الضاغط. تتلاءم الضواغط محكمة الإغلاق الأصغر بسلاسة داخل الوحدات الصندوقية، مما يجعلها مثالية لأحمال البيع بالتجزئة التجارية. تتطلب الغرف الباردة الأكبر حجمًا ضواغط شبه محكمة للخدمة الشاقة. تعد إمكانية الخدمة الميدانية عامل تمييز رئيسي. تسمح الضواغط شبه المحكمة، القياسية في الوحدات المفتوحة، للفنيين بإعادة بناء الصمامات واستبدال الأجزاء الداخلية في الموقع. الضواغط محكمة الإغلاق تمامًا، الشائعة في وحدات الصندوق المضغوط، غير قابلة للخدمة وتتطلب استبدالًا كاملاً في حالة الفشل.
العيب الأساسي للوحدات الصندوقية هو الوصول المقيد. يجب على الفنيين إزالة الألواح الخارجية المتعددة للوصول إلى الضاغط أو النظارات أو صمامات التمدد أو مجففات المرشح. يمكن أن يؤدي هذا الحاجز المادي إلى تعقيد عمليات التشخيص وإطالة أوقات الخدمة القياسية أثناء الأعطال الطارئة. يجب عليك حمل مثقاب وأجزاء محددة فقط لفتح الوحدة. بمجرد الدخول، يجعل التصميم المدمج من الصعب مناورة مفاتيح الربط ومشاعل اللحام.
توفر الأنواع المفتوحة إمكانية وصول فورية بزاوية 360 درجة. يسهل هذا التصميم الخالي من العوائق الكشف السريع عن التسرب، وفحص مستوى الزيت بسهولة، واستبدال صمام الضاغط بسرعة. يمكن لفرق الصيانة فحص النظام بأكمله بصريًا دون إزالة برغي واحد. يمكنك بسهولة إرفاق أجهزة قياس متعددة، والتحقق من زجاج رؤية الزيت، واختبار الموصلات الكهربائية. تعمل إمكانية الوصول هذه على تقليل الوقت اللازم للصيانة الوقائية الروتينية بشكل كبير.
تعمل أنواع الصناديق على تقليل ساعات العمل في الموقع. يتم وصولها عمومًا بأنابيب مسبقة، وأسلاك مسبقة، واختبار الضغط. تعمل طبيعة التوصيل والتشغيل هذه على تقليل العمالة الكهربائية والنحاسية في الموقع. علاوة على ذلك، فإنها غالبًا ما تتميز بوحدات تحكم إلكترونية متكاملة ومبرمجة مسبقًا تعمل على تبسيط عملية التشغيل. يمكنك ببساطة توصيل مجموعة الخطوط، وتوصيل الطاقة الرئيسية، وبرمجة نقطة الضبط. يتعامل المصنع مع الأسلاك الداخلية المعقدة.
تتطلب الأنواع المفتوحة أسلاكًا ميدانية مخصصة وتكاملًا للتحكم الخارجي. يجب أن يقوم القائمون على التركيب بتركيب لوحات تحكم منفصلة، وتشغيل القناة، وتكوين مفاتيح الأمان يدويًا. يؤدي هذا إلى زيادة وقت التثبيت ولكنه يوفر إمكانية ضبط نهائية لدورات التبريد المعقدة والمصممة خصيصًا. لديك سيطرة كاملة على منطق التحكم، ودورات إزالة الجليد، وتجهيز المروحة. هذه المرونة ضرورية للتطبيقات الصناعية ذات ملفات تعريف الحمل المختلفة.
لا توجد وحدة متفوقة بشكل موضوعي. يعتمد الاختيار الصحيح بشكل كامل على موقع التثبيت، وقوانين الضوضاء المحلية، وحجم حمل التبريد. إذا خرجت المعدات إلى منطقة مأهولة بالسكان أو كانت تتطلب حماية فورية ضد العوامل الجوية، فاستخدم وحدة التكثيف من النوع الصندوقي بشكل افتراضي. إذا تم وضعه داخل غرفة ميكانيكية مخصصة لتطبيق صناعي عالي الحمولة، فاختر النوع المفتوح افتراضيًا.
ج: الميزة الأساسية هي مقاومة الطقس المتكاملة، والبصمة الجمالية المدمجة، والتوهين الصوتي المدمج. وهذا يجعلها مناسبة للغاية للتركيبات الخارجية في البيئات الحضرية أو الحساسة للضوضاء دون الحاجة إلى هياكل حماية إضافية.
ج: نعم، ولكن الأمر يحتاج إلى تعديلات كبيرة. يجب عليك إضافة مساكن الطقس أو المظلات أو بيوت الكلاب الواقية لحماية المكونات الكهربائية والميكانيكية المكشوفة من المطر والأشعة فوق البنفسجية والتآكل البيئي.
ج: الوحدات من النوع الصندوقي أكثر هدوءًا بشكل ملحوظ. وهي تتميز بعزل صوتي سميك، ومقصورات ضاغطة معزولة، وسرعات أقل لشفرات المروحة مصممة خصيصًا لتخفيف ضوضاء التشغيل وتلبية قوانين الصوت البلدية.
ج: بالتأكيد. إنها مناسبة جدًا للمبردات الكبيرة وغرف الإعداد التي تعمل بين -5 درجة مئوية و+5 درجة مئوية. وهي تستخدم عادةً ضواغط حلزونية أو محكمية المطابقة تمامًا لهذه الأحمال التجارية ذات درجة الحرارة المتوسطة.
ج: تفضل الأنواع الصندوقية الضواغط المحكمية أو اللولبية نظرًا لقيود المساحة الداخلية الصارمة. تستوعب الأنواع المفتوحة بسهولة الضواغط شبه المحكمة الضخمة القابلة لإعادة البناء والمطلوبة للمهام الصناعية الثقيلة والتبريد عالي السعة.
ج: تتطلب صيانة أنواع الصناديق من الفنيين إزالة الألواح الخارجية المتعددة للوصول إلى المكونات الداخلية. توفر الأنواع المفتوحة وصولاً فوريًا بزاوية 360 درجة إلى جميع الأجزاء، مما يسمح بإجراء عمليات فحص بصرية أسرع واستبدال المكونات بسرعة.
