يعتبر الرفض الحراري غير الفعال بمثابة عنق الزجاجة الرئيسي في التبريد التجاري والصناعي. تعمل تكوينات المكثف غير المتطابقة على تقييد أداء النظام بشدة. يؤدي اختيار تصميم تدفق الهواء الخاطئ إلى حدوث فشل تشغيلي بشكل مباشر. تتعامل وحدات التفريغ الجانبي والتفريغ العلوي مع الحرارة بشكل مختلف. تؤدي الاختيارات غير الصحيحة إلى ركوب الدراجات القصيرة. أنها تسبب الاستهلاك المفرط للطاقة. أنها تسرع من تآكل الضاغط المبكر. تعتمد أنظمة التبريد التجارية على معدات متنوعة. تشتمل المجموعة الأوسع من المكثفات التجارية المبردة بالهواء على سلسلة FNH، وFNV، وFNF، وFNU، وFNVB، وTP. يظل الاختيار بين منصات FNH وFNV المهيمنة أمرًا ضروريًا لتحسين النظام. يخدم كل تصميم متطلبات مكانية وحرارية محددة. ويجب على المهندسين تقييم هذه المنصات بشكل موضوعي. يجب عليك تحليل القيود المكانية ومتطلبات القدرة. يجب أن تفكر في تكوينات الملف القابلة للتخصيص وموثوقية دورة الحياة.
يتطلب تحديد معايير النجاح لمبادل حراري مبرد بالهواء موازنة عوامل متعددة. يجب عليك مطابقة قدرة رفض الحرارة المطلوبة مع القيود الخاصة بالموقع. القيود المكانية تملي الأبعاد المادية. العوامل البيئية تؤثر على كفاءة تدفق الهواء. تحدد متطلبات جانب الضاغط المراحل التشغيلية. الاختيار الصحيح لمكثف التبريد يمنع فشل النظام. يعرف المهندسون الميدانيون أن جودة المكثف تكون بنفس جودة تدفق الهواء. انسداد المدخول أو تقييد كفاءة العادم. يجب عليك تقييم الموقع الفعلي قبل النظر إلى مخططات السعة. انظر إلى الرياح السائدة. تحقق من المسافة إلى الجدران المجاورة. قياس الارتفاع المتاح.
ترفض أنظمة التبريد الحرارة الممتصة من الغرفة الباردة بالإضافة إلى حرارة الضغط. يجب أن يتعامل المكثف مع حرارة الرفض الكلية (THR). وإذا لم يتمكن المكثف من رفض هذه الحرارة، يرتفع ضغط الرأس. ارتفاع ضغط الرأس يجبر الضاغط على العمل بجهد أكبر. هذا يجذب المزيد من التيار. يزيد من درجات حرارة التفريغ. في النهاية، ينهار زيت الضاغط. يتبع عطل ميكانيكي بعد فترة وجيزة. إن اختيار الشكل الهندسي الصحيح للمكثف يمنع هذا التفاعل المتسلسل.

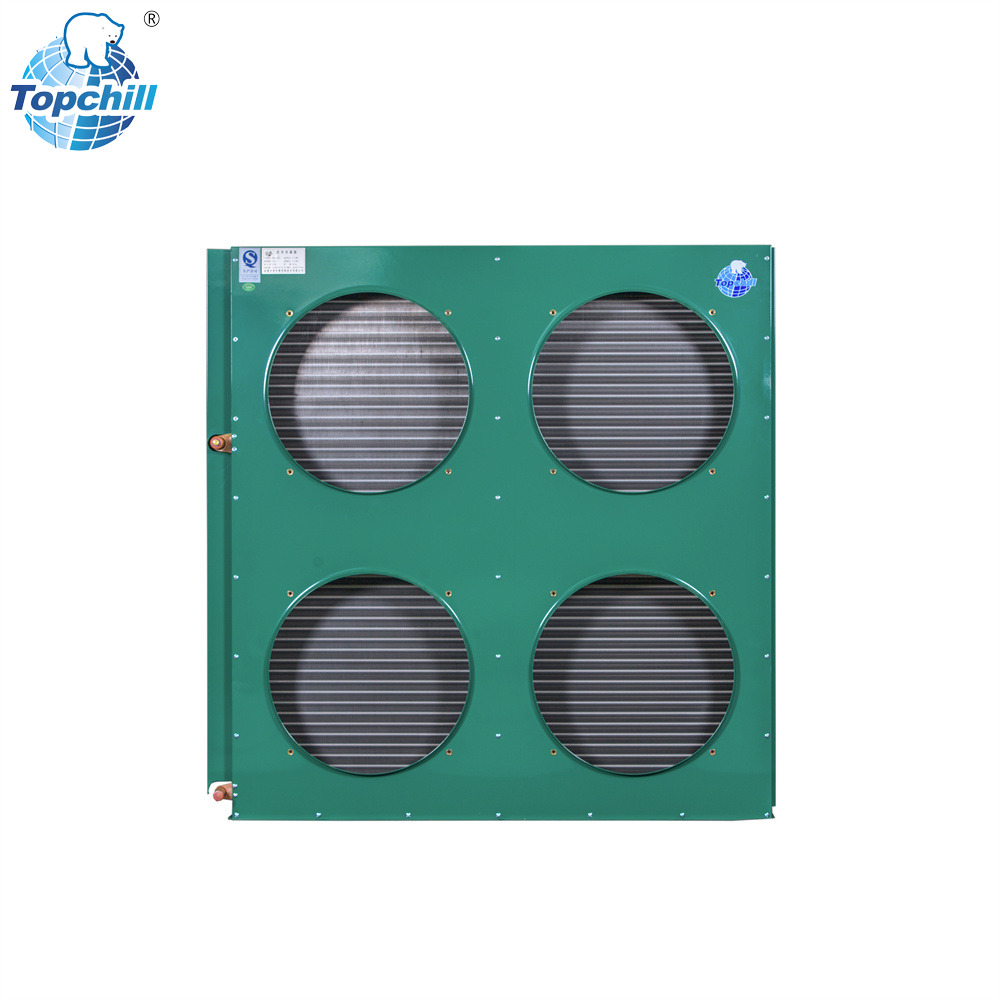

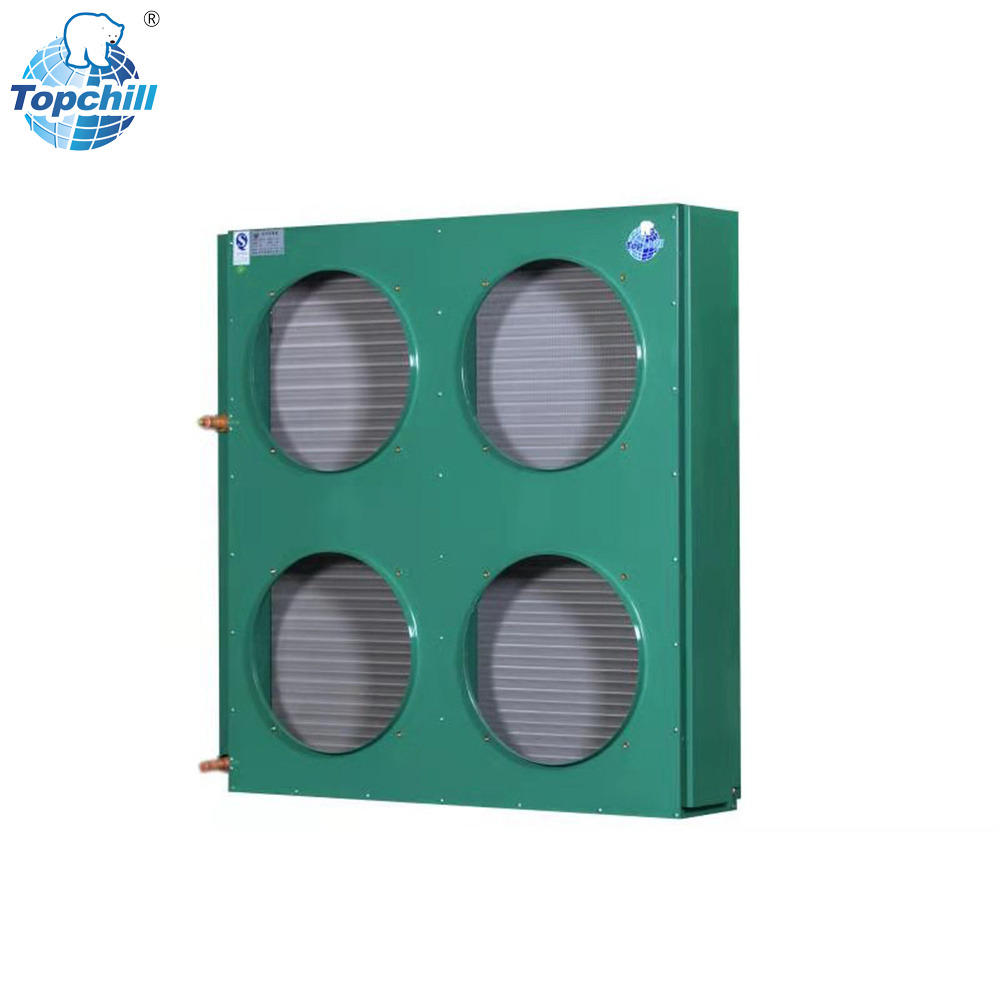

يتميز بتصميم المكثف المبرد بالهواء FNH هيكلي متميز. يستخدم اتجاه الملف الأفقي. تقوم المراوح المحورية بنفخ الهواء أفقيًا عبر الزعانف. تناسب ديناميكية التفريغ الجانبي هذه تخطيطات معمارية محددة. تتطلب الرمية الأفقية مساحة أمامية واضحة. يمنع هواء العادم من الارتداد مرة أخرى إلى المدخول. يجب عليك الحفاظ على قطر واحد على الأقل من خلوص المروحة على جانب السحب. يحتاج جانب العادم إلى مساحة أكبر. إذا اصطدم الهواء الساخن بالحائط وتم إعادة تدويره، تنخفض السعة على الفور.
يحدد المهندسون هذا النموذج للتبريد التجاري الصغير إلى المتوسط. إنه يتكامل بشكل جيد مع وحدات الضاغط المتوازية الداخلية. تستفيد المرافق ذات الخلوص الأفقي الواسع من هذا التصميم. إنه يعمل بشكل مثالي في ظل حدود الارتفاع الرأسية الصارمة. غالبًا ما تستخدم التركيبات الموجودة على مستوى الأرض هذا الوضع لتجنب حجب خطوط الرؤية. يظل التثبيت على الحائط المجاور حالة استخدام شائعة. غالبًا ما تضع محلات السوبر ماركت هذه الوحدات على الأسطح المنخفضة. تقوم المتاجر الصغيرة بتثبيتها على أقواس جدارية معززة.
تتضمن خطوط الأساس التشغيلية لمكثف FNH نطاقات السعة القياسية. توفر الشركات المصنعة إمكانيات تكوين متعددة الدوائر. وهذا يسمح لمكثف واحد بخدمة عدة ضواغط مستقلة. تحافظ الوحدات على التوافق مع المبردات الاصطناعية والطبيعية الشائعة. تتكيف دوائر الملف مع متطلبات انخفاض الضغط المحددة. يمكنك تحديد مسافات مختلفة للزعانف. مسافة 2.1 ملم تعمل من أجل البيئات النظيفة. مسافة 3.2 ملم تمنع التلوث السريع في المناطق المتربة.
يستخدم هندسة مكثف FNV على شكل حرف V. يتميز بملفات مزدوجة بزاوية لزيادة مساحة السطح. تقوم المراوح المثبتة بالأعلى بسحب الهواء عبر كلا الجانبين في وقت واحد. يقومون بتفريغ الهواء الساخن عموديًا. تخلق ديناميكية التفريغ العلوي هذه عمودًا حراريًا قويًا. إنه يعزز الحمل الحراري الطبيعي لتحسين الكفاءة. الهواء الساخن يريد بطبيعة الحال أن يرتفع. تساعد المراوح العمودية على هذه الحركة الطبيعية. وهذا يمنع الهواء الساخن من البقاء حول ساحة المعدات.
يخدم هذا التصميم التبريد الصناعي الثقيل. تعتمد أنظمة الغرف الباردة الموجودة على السطح عن بعد على هذه البنية. تتطلب المنشآت عالية الكثافة هذا التفريغ الرأسي. غالبًا ما يملي توفر البصمة هذا الاختيار. يحزم الشكل V سطحًا ضخمًا لنقل الحرارة إلى مساحة أرضية صغيرة. إنه يحل قيود المساحة الشديدة في المناطق الصناعية الحضرية. تستخدم المستودعات المبردة الكبيرة بنوك هذه الوحدات. تعتمد مصانع تجهيز الأغذية عليها في أحمال التجميد الضخمة.
يركز خط الأساس التشغيلي على المساحة السطحية القصوى. إنه يوفر رفضًا حراريًا عالي السعة. يساعد المسودة العمودية على الحمل الحراري الطبيعي. وهذا يمنع إعادة تدوير الهواء الساخن في ساحات المعدات المزدحمة. يدعم تكوين V-bank أحجام تدفق الهواء الهائلة. إنه يتعامل مع أحمال الصيف القصوى بفعالية. يمكنك تعبئة عدة وحدات من النوع V بالقرب من بعضها البعض. وطالما أن لديهم خلوصًا علويًا، فإن أداءهم جيد.
يساعد فهم النظام البيئي الكامل في تضييق نطاق الخيارات. تمثل FNH وFNV المنصات الأساسية. المتغيرات الأخرى تخدم المتطلبات المتخصصة. سوف تواجه هذه في مواقف ميدانية محددة.
تتطلب مقارنة الميزات بالنتائج التشغيلية تقييمًا صارمًا. نحن نطبق مبادئ الديناميكا الحرارية والديناميكية الهوائية القياسية. يؤثر كل بُعد من أبعاد التصميم على الأداء الميداني بشكل مختلف. لا يمكنك ببساطة إلقاء نظرة على مخطط السعة. يجب أن تفهم كيف تتصرف الوحدة في العالم الحقيقي.
يخلق الرمية الأفقية تحديات ديناميكية هوائية محددة. تواجه وحدات التفريغ الجانبي قابلية للتداخل مع الرياح المتقاطعة. الرياح المعاكسة القوية توقف شفرات المروحة. وهذا يقلل من تدفق الهواء الفعال عبر الملف. يزداد خطر إعادة تدوير الهواء الساخن بالقرب من الجدران المقابلة. يجب عليك الحفاظ على متطلبات التخليص الصارمة. تظل مناطق السحب والعادم دون عوائق إلزامية. إذا قمت بتركيب وحدة FNH في مواجهة الرياح السائدة، فسوف يرتفع ضغط الرأس في الأيام العاصفة. الرياح تحارب المشجعين. الجماهير تخسر.
تعمل الأعمدة العمودية بشكل مختلف. يستفيد التصميم من النوع V من مساعدة الحمل الحراري الطبيعية. يرتفع الهواء الساخن بشكل طبيعي. تقوم مراوح التفريغ العلوي بدفع هذا الهواء إلى الأعلى. وهذا يوفر مقاومة فائقة للرياح المتقاطعة الأفقية. إنه يضمن التقليل المطلق من قصر الدائرة الحرارية. تعتمد تخطيطات الوحدات المتعددة على التفريغ الرأسي لمنع التلوث المتبادل. يخترق العادم العمودي عالي السرعة الرياح المتقاطعة. يحافظ على الهواء الساخن بعيدًا عن ملفات السحب.
المفاضلات المكانية تملي مواقع التثبيت. التكامل على مستوى الأرض يفضل البصمات الأفقية. تتطلب وحدات التفريغ الجانبي خلوصًا جانبيًا واسع النطاق. التكامل على السطح يفضل الحجم الرأسي. تتطلب الوحدات من النوع V مجالًا جويًا خاليًا من العوائق. يجب عليك حساب اللقطات المربعة المتاحة بدقة. قد توفر الوحدة من النوع V المساحة الأرضية، ولكنها تتطلب بنية دعم أقوى.
ينطبق تخصيص الملف على كلا النظامين الأساسيين. الشركات المصنعة تدعم الدوائر المخصصة. تعمل الدائرة المزدوجة على توفير ضواغط مستقلة متعددة من هيكل واحد. تعمل ترتيبات التمرير المتغيرة على تحسين انخفاض الضغط الداخلي. يمكنك تحديد تباعد الزعانف بناءً على مستويات الحطام المحيط. تباعد الزعانف الأوسع يمنع التلوث في البيئات المتربة. يمكن زيادة سمك أنبوب النحاس لغازات التبريد ذات الضغط العالي.
| مقارنة تكوين المكثف | FNH (التفريغ الجانبي) | FNV (التفريغ العلوي) |
|---|---|---|
| اتجاه تدفق الهواء | أفقي | رَأسِيّ |
| كفاءة البصمة | معتدل (يتطلب إزالة جانبية) | عالية (شكل V مدمج) |
| التطبيق الأساسي | المناطق التجارية والمنخفضة الارتفاع | صناعية، على السطح، عالية الكثافة |
| مقاومة الرياح المتقاطعة | منخفضة إلى متوسطة | عالي |
| الوصول إلى الصيانة | الوصول المباشر إلى مستوى الأرض | يتطلب الوصول إلى تجويف V الداخلي |
| تعقيد الأنابيب | تشغيل أفقي قياسي | يتطلب الناهضون العموديون والفخاخ |
يحدد الأداء المحيطي الذروة موثوقية النظام. يدير كل نموذج درجات حرارة الصيف المرتفعة بشكل مختلف. تدفق الهواء غير الكافي يعطل ضوابط الضغط العالي. توفر الوحدات من النوع V عمومًا أسطح ملفات أكبر. إنهم يتعاملون مع الارتفاعات المحيطة الشديدة بشكل أفضل. تتطلب وحدات التفريغ الجانبي مطابقة دقيقة للسعة لتجنب المماطلة. يجب عليك تحديد حجم المكثف بحيث يتناسب مع أعلى درجة حرارة محيطة متوقعة على الإطلاق. لا تستخدم درجات الحرارة المتوسطة.
تعمل خيارات التدريج والتحكم على تحسين كفاءة التحميل الجزئي. يعمل دمج مراوح EC ذات السرعة المتغيرة على تحسين الأداء. تقوم مراوح EC بتعديل السرعة بناءً على ضغط الرأس. تعمل الدراجات التقليدية لمروحة التيار المتردد على تشغيل المراوح وإيقاف تشغيلها. توفر تقنية EC تحكمًا دقيقًا في ضغط الرأس. يقبل كلا النوعين من الهياكل ترقيات مروحة EC. تعمل مراوح EC أيضًا على تقليل الضوضاء أثناء ظروف التحميل المنخفض. إنها توفر طاقة كهربائية كبيرة مقارنة بمحركات التيار المتردد.
يؤدي نشر أنظمة المكثف عن بعد إلى ظهور تحديات مادية. يجب عليك معالجة العقبات الميكانيكية واللوجستية. التخطيط السليم يخفف من مخاطر التبني. التنفيذ الميداني يحدد نجاح التصميم الهندسي.
يحمل تركيب التفريغ الجانبي مخاطر محددة. تتطلب حوامل التثبيت على الحائط سلامة هيكلية تم التحقق منها. عزل الاهتزاز يمنع كسور الأنابيب. يجب عليك حساب تشغيل الأنابيب بدقة. تتطلب توصيلات الضاغط الداخلي البعيد مصائد دقيقة لإرجاع الزيت. تتطلب الأنابيب الأفقية الطويلة انحدارًا دقيقًا. يجب عليك وضع خط التفريغ لأسفل باتجاه المكثف. وهذا يمنع الزيت من التصريف مرة أخرى إلى رأس الضاغط أثناء دورات إيقاف التشغيل.
تتطلب التركيبات من النوع V هندسة ثقيلة. يتطلب مركز الثقل المرتفع حسابات حمل الرياح. يظل التعزيز الهيكلي لحواف السقف إلزاميًا. تعمل الخدمات اللوجستية الخاصة بتزوير الرافعة على تعقيد تحديد موقع السطح. يجب عليك تنسيق المصاعد الثقيلة بعناية. يتطلب توزيع أحمال النقاط على أغشية السقف موافقة معمارية. يجب عليك تثبيت منصات الاهتزاز المناسبة تحت أرجل التثبيت. يجب أن تشتمل أنابيب التفريغ على مصيدة مقلوبة إذا كان المكثف فوق الضاغط.
تختلف آليات التنظيف بشكل كبير بين التصاميم. توفر الملفات الجانبية وصولاً مباشرًا للتنظيف على مستوى الأرض. يمكن للفنيين غسل الزعانف مباشرة. يمكنهم استخدام رشاشات المضخة القياسية. يمكنهم تمشيط الزعانف المنحنية بسهولة. تتطلب V-banks الوصول إلى الصيانة المنظمة. تسمح الألواح القابلة للإزالة أو المنصات الداخلية بالدخول. يجب على الفنيين غسل الوجوه الداخلية للملف على شكل حرف V جيدًا. يجب عليهم سحب الخراطيم إلى السطح. يجب أن يعملوا داخل تجويف V.
يؤثر التعرض البيئي على طول العمر. تصميمات من النوع V تحمي بشكل طبيعي وجوه الملف الداخلي. أنها تمنع أشعة الشمس المباشرة والحطام المتساقط. تظل الملفات الأفقية معرضة بالكامل للتأثيرات البيئية. أنها تتطلب حراس البرد الواقية. تساعد اللوفرات على تشتيت الحطام المحمول جواً. تمنع جداول الفحص المنتظمة حدوث قاذورات خطيرة. سوف تقوم بذور خشب القطن والغبار بتوصيل ملف المكثف بسرعة. يجب عليك وضع جدول تنظيف صارم بناءً على البيئة المحلية.
يحدد إسقاط الصوت الاتجاهي موضع الموقع. تقوم وحدات التفريغ الجانبي بإسقاط الطاقة الصوتية أفقيًا. وهذا يخاطر بانتهاك ضوضاء خط الملكية في الأماكن الضيقة. تنتقل الموجات الصوتية مباشرة نحو الهياكل المجاورة. إذا قمت بتوجيه وحدة FNH إلى نافذة المكتب، فسوف تتلقى شكاوى. يجب عليك توجيه المراوح بعيدًا عن المناطق الحساسة.
تقوم الوحدات من النوع V بإسقاط الصوت عموديًا. يقومون بتفريق ضوضاء المروحة إلى الأعلى. يؤدي هذا إلى توجيه الصوت بعيدًا عن المناطق المحتلة المحيطة بمستوى سطح الأرض. تعمل مواد التخميد الصوتية على تقليل ضوضاء الضاغط والمروحة. تعمل المراوح ذات السرعة المتغيرة على تقليل الضوضاء أثناء التشغيل الليلي. عندما تنخفض درجات الحرارة المحيطة ليلاً، تتباطأ سرعة مراوح EC. وهذا يقلل بشكل كبير من البصمة الصوتية. إنه يحافظ على توافق التثبيت مع قوانين الضوضاء المحلية.
يتطلب تقييم القيمة طويلة المدى للمكثف النظر إلى ما هو أبعد من التثبيت الأولي. يجب أن تفكر في كفاءة الطاقة وعمر المواد. تحدد هذه العوامل النجاح التشغيلي الحقيقي لنظام التبريد.
يعمل سطح نقل الحرارة الأكبر للمكثف من النوع V على خفض درجات حرارة تكثيف الضاغط. يؤدي هذا إلى تحسين نسبة كفاءة الطاقة (EER) لحامل الضاغط المتصل بشكل مباشر. انخفاض ضغط الرأس يعني أن الضاغط يسحب أمبيرات أقل. يعمل بشكل أكثر برودة. يدوم لفترة أطول. يتراكم توفير الطاقة الناتج عن المكثف عالي الكفاءة بسرعة. تعمل محركات المروحة EC على مضاعفة هذه المدخرات. إنها تستهلك جزءًا صغيرًا من الطاقة التي تستخدمها محركات التيار المتردد القياسية أثناء ظروف التحميل الجزئي.
يمكن لوحدات التفريغ الجانبي أيضًا تحقيق كفاءة عالية إذا تم ضبط حجمها بشكل صحيح. يجب عليك التأكد من أن لديهم تدفق هواء غير مقيد. أي تقييد يزيد من استهلاك طاقة المروحة ويرفع ضغط الرأس. الصيانة المناسبة تحافظ على الكفاءة العالية. يجبر الملف المتسخ المراوح والضاغط على العمل بجهد أكبر. التنظيف المنتظم هو الإستراتيجية الأكثر فعالية لتوفير الطاقة.
تحدد خيارات تعدين اللفائف العمر الافتراضي في البيئات القاسية. تعمل الأنابيب النحاسية القياسية ذات زعانف الألومنيوم بشكل جيد في المناطق الداخلية النظيفة. تتطلب المنشآت الساحلية حماية شديدة من التآكل. يدمر الهواء المالح زعانف الألمنيوم القياسية خلال أشهر. يجب عليك تحديد الزعانف المغلفة بالإيبوكسي للبيئات البحرية. توفر التكوينات المصنوعة من النحاس إلى النحاس متانة فائقة ولكنها تزن أكثر بكثير.
غلاف البناء مهم للمنشآت الخارجية. توفر الألواح الفولاذية المجلفنة خط أساس قوي. التشطيبات المطلية بالمسحوق تقاوم التدهور الهيكلي. أجزاء صلبة من الفولاذ المقاوم للصدأ تمنع ظهور خطوط الصدأ والمسامير المضبوطة. يجب عليك فحص الغلاف سنويًا بحثًا عن رقائق الطلاء أو بقع الصدأ. قم بلمس أي معدن مكشوف على الفور لمنع حدوث عطل هيكلي.
يظل مكثف التفريغ الجانبي هو الخيار العملي للمشاريع متوسطة السعة. إنها تناسب التركيبات ذات الارتفاع المحدود أو ذات الميزانية الصارمة بشكل مثالي. يعمل المكثف من النوع V بمثابة البنية الإلزامية للأنظمة عالية السعة. تعتمد المنشآت الصناعية ذات المساحة المحدودة على بصمتها المدمجة والتفريغ الرأسي.
لإكمال بنية النظام لديك، قم بتنفيذ الخطوات التالية:
ج: يكمن الاختلاف الأساسي في اتجاه تدفق الهواء والتكوين الهيكلي. FNH عبارة عن وحدة تفريغ جانبية تستخدم تدفق الهواء الأفقي. إن FNV عبارة عن وحدة تفريغ علوي على شكل حرف V تستخدم تدفق الهواء الرأسي، وهي مصممة خصيصًا لكثافة رفض الحرارة الأعلى في المساحات الأصغر.
ج: اختر الطراز من النوع V لتلبية متطلبات السعة العالية حيث تكون المساحة الأرضية محدودة. إنه مثالي للتركيبات على الأسطح التي تخدم غرف التبريد الكبيرة والبيئات التي تتطلب تشتيت الصوت رأسيًا لتجنب شكاوى الضوضاء على مستوى الأرض.
ج: إن FNF هو البديل التجاري القياسي للتفريغ الجانبي. توفر نماذج FNU وFNVB تكوينات بديلة للبصمة لحدود مكانية محددة. يتم توسيع وحدات FNW أو W-Type بشكل كبير للتعامل مع القدرات الصناعية الثقيلة القصوى.
ج: نعم، يعمل كل من طرازي التفريغ الجانبي والتفريغ العلوي بشكل استثنائي بالإضافة إلى المكثفات البعيدة. يتطلب التكامل الناجح تصميمًا صحيحًا لحجم أنابيب التبريد ومصائد عودة الزيت المصممة بشكل صحيح لضمان موثوقية الضاغط.
ج: توفر وحدات التفريغ الجانبي وصولاً أفقيًا أبسط ومباشرًا للتنظيف الخارجي. تتطلب الوحدات من النوع V إمكانية الوصول إلى التجويف الداخلي على شكل حرف V للغسيل الشامل، على الرغم من أن تصميمها المائل يوفر حماية هيكلية طبيعية أفضل ضد الحطام المتساقط.
ج: يؤدي اختيار مكثف صغير الحجم أو سيئ التهوية إلى ارتفاع ضغط الرأس. ويؤدي هذا مباشرة إلى ارتفاع درجات حرارة تفريغ الضاغط، وانهيار الزيت السريع، وفي نهاية المطاف حدوث عطل ميكانيكي سابق لأوانه للضاغط.
